產品概述

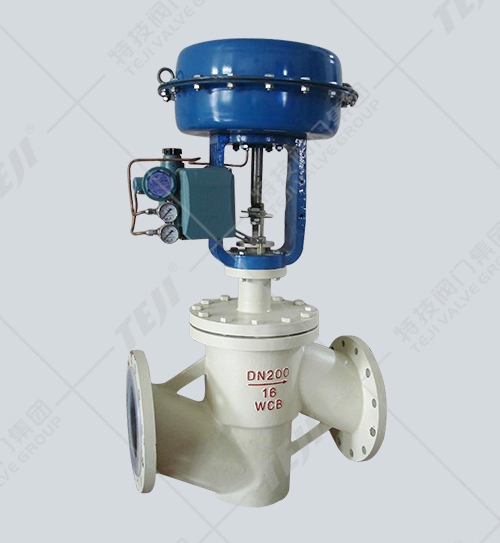

氣動薄膜襯氟調節閥是由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。襯氟調節閥與介質接觸的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯，又采用聚四氟乙烯波紋管密封確保無滲漏。廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發、滲透性強等氣體、液體介質的過程控制與調節。
結構特點
1、耐腐蝕閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕；
2、密封性能好采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏；
3、泄漏量小由于閥芯、閥座是軟密封，泄漏量低于國家IV級標準；
4、采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高；
5、泄漏量小于閥額定容量的0.01%；
6、回差帶定位器小于全行程的1% ；
7、基本誤差:帶定位器：小于全行程的±1%。
主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | |||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 線性特性和等百分比特性 | ||||||||
執行機構技術參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
主要零件材質
| 閥體、閥蓋 | ZG230-450襯F46 |
| 閥座、閥芯 | 304襯F46 |
| 閥桿 | 304襯F46 |
| 導向套 | 304襯F46 |
| 波紋管 | 不銹鋼+F46 |
主要連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
